Instalación extinción Incendios por gas

Se trataba de una instalación electrica que iba acompañada de un sistema de extinción automático.

MJG Ingeniería y Arquitectura hacía la tareas de revisión de la instalación:

El gas empleado para la extinción del fuego es CO2, era una instalación de 16m2 aprox. de planta y unos 3,5m de altura libre. Dentro del edificio había importante material eléctrico.




La instalación cuenta con un detector de humos, y otro de calor. En este caso el detector de humos presentaba anomalías y disparaba la centralita.



Hubo que detectar el error, y proceder a la sustitución del detector de humos.



La avería fué producida porque ésta instalación se encuentra en una zona muy expuesta al viento, y entra mucho polvo a través de las rejillas de ventilación.

Prueba de los detectores una vez sustituido el detector de humo:

Detector de gas

Detector de calor

Muy importante en instalaciones de éste tipo cartel de aviso:


Así como de los pulsadores de alarma y de paro:



Los proyectos Contra Incendios son necesarios en instalaciones indsutriales de cierta envergadura.

En MJG Ingeniería y Arquitectura, además de hacerte un Proyecto perfecto, te podemos hacer un precio muy bueno en lo que se refiere a la instalación, poniéndote en contacto una compañía de reconocido prestigio que es de nuestra confianza.

Te puedes poner en contacto con nosotros para resolver cualquier duda pinchando aquí.

Línea Aérea Alta Tensión

Para alimentar una edificación alejada de cualquier suministro eléctrico, se planteó ésta línea aérea de 20.000 V que discurría muy próximo a una Carretera Nacional. En el apoyo final de línea de colocó un transformador intemperie (CTI) que alimentaba en baja tensión 230/400V la edificación.

Se muestra aquí un plano del proyecto. Se ocultan los datos para por motivos de protección de datos.


Puedes ponerte en contacto con nosotros para ver la viabilidad de proyectos así.

Éstos proyectos requieren de un levantamiento topográfico para determinar el desnivel de la trayectoria de la línea. En MJG Ingeniería y Arquitectura contamos con equipo topográfico capaz de resolver esas cuestiones, sin tener que recurrir a terceros; lo que repercute en el precio.

Ni que decir tiene, que líneas de baja tensión aéreas (subterráneas ya hemos hablado en ésta web), tanto para abonado como para ceder a la compañía suministradora son otro de los productos que estamos en condiciones de ofrecer.

Consúltenos sin ningún tipo de reserva. Formulario de contacto pinchado aquí.

Propuesta Urbanística en Cartagena CP. 30.203

Muchas veces hemos pasado por ese lugar; bien andando o en automóvil, bien para ir a la Escuela o bien para ir al Centro de la Ciudad o símplemente de paseo.

Se trata de un enclave que está en plena intervención. Las fotos son actuales del domingo 9 de agosto de 2.015 y se ve que están en obras. En las inmediaciones se ha mejorado mucho la Calle Capitanes Ripoll convirtiéndolo en un bello Boulevard que da casi acceso directo al mar.

Esta propuesta que se presenta, pretende dar vistosidad a una RÉPLICA del Submarino Peral realizada por los Alumnos del IES Politécnico de Cartagena que está colocada en el interior del Campus Alfonso XIII de la UPCT. La réplica está detrás de una valla metálica custodiada por un seto de cipreses que dificultan mucho la visibilidad; si a ello le sumamos la fila de automóviles aparcados en el propio paseo hace que se vea mas bien poco.

El submarino Peral es un elemento intrínseco de la Ciudad de Cartagena; sin ir mas lejos el escudo de uno de los  Clubes de fútbol de la ciudad lo incluye. La pieza Original ha estado mucho tiempo expuesto en la Ciudad, y reciéntemente se ha trasladado a una nueva ubicación fuera del casco urbano y protegida de las inclemencias del tiempo.

Creemos desde MJG Ingeniería y Arquitectura, que la visibilidad de la citada Réplica mejoraría muy notablemente en la nueva ubicación que se plantea y que dicha Réplica tiene entidad suficiente como para estar ubicada en la citada intersección.

La propuesta es que la Proa del Submarino tenga rumbo hacia el IES Isaac Peral para que sea visible la Réplica cuando se llega desde cualquiera de las 4 calles que acomente a la intersección. Esa es la orientación que se presenta en la recreación de la siguiente imágen.

Gráficamente:


Gracias.

Marquesina metálica

En éste trabajo se nos planteó proyectar una marquesina que sirviese como cubierta para poder almacenar utensilios y otros equipos en un solar en una zona Industrial de la Provincia de Murcia.

La primera opción fué volar unas ménsulas que a su vez estaban empotradas en el muro de hormigón armado que delimita la parcela.





El desconocimiento del armado del muro y la desconfianza de la propiedad, hizo que se desechara la idea que proporcionaba una zona cubierta libre de pilares. Con un vistazo a los planos del Proyecto del muro y/o una cata en el muro, hubiera servido para afrontar los cálculos con éxito.

Salían unos perfines grandes (5m de vuelo) , incluso siendo éstos acartelados, pero al final se quedó en una solución mas sencilla que mostramos a continuación; no quisimos plantear celosías, aunque pudiera haber sido otra solución:

Porticos distanciados 5 metros formados por IPE en vigas y perfiles cuadrados en pilares:



Cargas:
Detalle de anclaje en muro:


Detalle de anclaje en el terreno

La cimentación plateada fue una zapata aislada de 80x80x60cm con armado B400SD #d12c/15 y HA-25/B/20/IIa.

Esperamos en breve mostraros el resultado definitivo.

Añadimos:








Pórtico en esquina

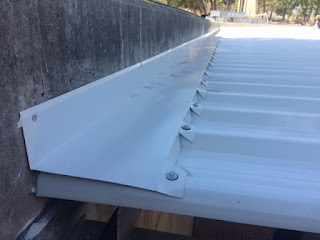

Detalle de encuentro con muro existente
 Canalón en limahoya

Luminarias bajo cubierta

Controlar la obra es definitivo para la buena ejecución ...  Todos contentos con lo proyectado y realizado en términos de coste, tiempos, detalles.

Director de Ejecución y Coordinación de Seguridad

La intención de ésta web es mostrar una pincelada de los trabajos que hacemos.

Ya hemos hablado otras veces de que la obra nos encanta, que nos encanta la fase de cimentación y estructura y para eso hay alguna entrada por ahí.

Pero la recompensa de una obra bien ejecutada es poder disfrutarla durante muchos años...

Éste ha sido un trabajo muy bonito en el que hemos trabajado y que orgullosamente mostramos.

Arquitecto: Salvador Griñan.
Arquitecto Técnico: Mario Jiménez

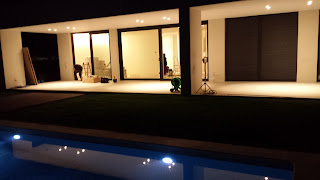

Resultado:








Estamos a disposición para realizar las tareas de Arquitecto Técnico Director de Ejecución formado parte de la Dirección Facultativa en la realización de una vivienda tan hermosa como ésta o de cualquier otro tipo.

Muchas gracias.

Instalación de GAS en local hostelería

Una de las ventajas que tiene tener éste tipo de instalación es que se trata de un suministro contínuo ( sin acopiar botellas etc) y por ello se convierte en una solución muy cómoda para cualquier tipo de local dedicado a la hostelería.

En nuestro entorno están dotando de suministro de gas la mayoría de los Municipios. San Javier, San Pedro, Pacheco, Pilar de la Horadada...

MJG Ingeniería y Arquitectura puede hacer el Proyecto de la Instalación de Gas y también puede ponerte en contacto con una empresa especializada de reconocido prestigio para que realice la instalación conforme a la normativa. Todo ello realizado por personal autorizado en los respectivos Órganos Institucionales.

Ejemplo de Planos de Proyecto:
Detalles de ejecución en obra y terminados:







Como es costumbre en MJG Ingeniería y Arquitectura el seguimiento en obra es riguroso y no escatima esfuerzos a la hora de conseguir unos resultados óptimos .

Nos gusta estar en obra y eso se nota.

Gracias.



Informe de Evaluación de Edificio



Desde MJG Ingeniería y Arquitectura podemos afrontar este trabajo como Ingenieros Técnicos y como Arquitectos Técnicos.

Desde nuestro punto de vista es una tarea mas apropiada para un Arquitecto Técnico, <<es una opinión, como otra cualquiera>>.

La ventaja competitiva que nos coloca en una situación inmejorable es que:

Trabajamos como Arquitectos Técnicos en lo que a conocimientos se refiere, pero podemos gestionar como Ingenieros Técnicos (gastos Colegiales etc), y ese lio de palabras significa que para nuestro cliente, el trabajo es mucho mas barato, siendo de la máxima calidad.

Contacta con nosotros, saldrás encantado. Pincha AQUÍ y rellena el cuestionario, en breve nos pondremos en contaco con Uds.

Muchas gracias.

Estudio de Patologías Estructurales

El equipo humano de MJG Ingeniería y Arquitectura, al completo, en colaboración con Ingenieros de Caminos de la UPMadrid y Arquitectos de Lorca (Ciudad afectada por un sismo recientemente), afrontó éste trabajo del que se muestra parte a continuación:

Memoria Valorada de Patologías Estructurales.

Se realizó el trabajo después de que unos movimientos en la corteza terrestre provocasen distintos tipos de fisuras.

Se determinó perfectamente las causas de las patologías siendo ésta la mejor manera de plantear una solución permanente. El encargo contaba con una valoración económica de las tareas de reparación.

Se muestran 3 hojas incluidas en la Memoria realizada. No se muestran los datos de la Propiedad por respetar la ley de Protección de Datos y respeto hacia el Cliente.



La fórmula Ingeniería T. Industrial con Arquitectura Técnica ( Todo en uno) permite abarcar un campo muy extenso que nos hace especialente competitivos.

Ante cualquier duda, contacta con nosotros rellenado el formulario de contacto.

Instalación Eléctrica Baja Tensión

  • Memorias Técnicas de Diseño.
  • Proyectos de Baja Tensión.
Trabajamos cada día con éste tipo de instalaciones y documentos.

Hemos realizado intalaciones para:
  • Instalaciones Agrícolas.
  • Industrias.
  • Aparatos elevadores.
  • Locales comerciales.
  • ...
Unos de los planos mas representativos en éstos trabajos, es el esquema unifilar, a modo de ejemplo:



Proyecto de Restauración de Fachadas

Las viviendas de las que se habla a continuación están sometidas a un grado muy alto de exposición por el ambiente salino ya que están ubicadas en un Cabo, y son azotadas por los 2 vientos predominantes de la zona el lebeche y el levante. Además, están ubicada en primera línea de mar Meditarráneo.

Eran viviendas anteriores a la LOE y por tanto no tenían Seguro Decenal de Daños contratado.

Había presencia de patologías estructurales por falta de recubrimiento en las armaduras de los forjados. Además de las patologías que se aprecian en las fotografías y que corresponden al revestimiento y a la presencia de humedades por capilaridad tanto en el interior como el exterior de las viviendas.





Pruebas previas:

Temperatura de Rocío, Salinidades... entre otras: catas y pruebas de ventilación en el forjado sanitario...




Conclusiones de cara al revestimiento, recogido del Proyecto realizado por MJG Ingeniería y Arquitectura:

"(...)En fachadas de viviendas de 1 a 14 incluidas fachadas laterales de vivienda 1 y 14. Colocación de malla de fibra de vidrio (mallatex) en todos los encuentros de fábrica con hormigón estructural tomada con cemento cola. Colocación de guardavivos en esquinas así como juntas en el propio revestimiento acorde a las buenas normas de construcción.
Aplicación de mortero monocapa (raspado ) en las tonalidades azul y blanco respetando el diseño existente.(...).
La superficie de aplicación será la misma a la que se haya aplicado el chorreado de arena. Se aplicará en 2 pasadas. La primera pasada para igualar irregularidades y la segunda como acabado.(...).
Retirada de piezas que forman juntas y otros elementos propios de la ejecución.
Generación de juntas de dilatación según normas de buena construcción. (...)"

Se abordaron otro tipo de soluciones para el resto de patologías. La que presentaba la partida económica mayor era la descrita anteriormente.

Sirva ésta entrada para realzar la tarea del Director de Ejecución (Aparejador) en las tareas de revisión de forjados... La falta de recubrimiento en los vuelos de las viviendas con alta exposición son la principal causa de patologías en esas estructuras.

Para garantizar el recubrimiento, se ha de estar en obra antes del hormigonado y comprobar que se respetan los recubrimientos indicados en la normativa EHE.

En MJG Ingeniería y Arquitectura somos especialistas en revisión de estructura en obra, ese es otro elemento diferenciador que nos diferencia del  resto, nos gusta estar en obra y eso se nota.


Soterramiento Linea BT en Calblanque. Cartagena (Murcia)

Trabajar en Calblanque es un lujo por el lugar en sí, pero las complejidades administrativas que conlleva trabajar en un Parque Natural ralentizan demasiado la faena.

Entre otras cosas, se tuvo que contemplar en la documentación gráfica el traslado de los palmitos que estaban en la trayectoria de la zanja...



Aperturas de negocios

Licencias de apertura de negocios:
  • Licencia ambiental
  • Comunicación ambiental.
  • Cambio de titularidad.
  • Memorias ambientales.
Un par de planos a modo de ejemplo de un par de  aperturas en la Zenia Boulevard.



 Centros comerciales donde hemos trabajado:









En otros de menor importancia y en centros comerciales abiertos de poblaciones de la zona. Multitud de locales en nucleo urbano.
